条件行为

您可以根据任何用户参数值，使宏或组中用户参数的行为成为条件。例如，创建一个组，其中包含一个包含3Delight和Arnold着色器的场景。从弹出菜单中选择要使用的着色器，然后使用条件行为显示和隐藏着色器选项。

条件可见性示例

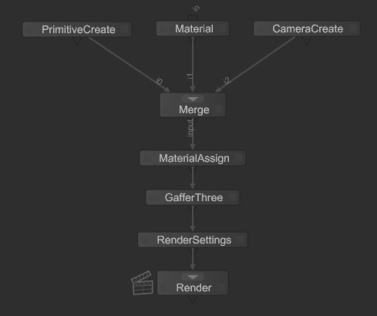

首先，请按照以下步骤设置可用于了解条件可见性的场景。

1.

创建一个Katana具有PrimitiveCreate节点，Material节点，CameraCreate节点和Merge节点的场景。

2.

将PrimitiveCreate，Material和CameraCreate节点的输出连接到Merge节点上的输入。

3.

创建一个MaterialAssign节点，并将其放置在Merge节点的下游。

4.

在MaterialAssign节点的下游，依次添加GafferThree和RenderSettings节点。最后，在链的末尾添加一个“渲染”节点。

注意：  您可以使用多个着色器类型重载Material和GafferThree节点。例如，“材质”节点可以同时容纳3Delight和Arnold着色器。
在渲染时，仅考虑与所选渲染器相关的着色器。

5.

在“材质”节点中，添加一个类型为3Delight的表面着色器Material3Delight，以及类型为Arnold的表面着色器standard。

6.

在GafferThree节点中，同时添加3Delight spotlight和阿诺德spot_light,切换配置文件即可。

注意：  有关如何添加灯光和为其分配着色器的更多信息，请参阅掌握GafferThree节点。

7.

放置灯。

8.

选择除“渲染”以外的所有节点，然后按G将所有选定节点分组在一起。结果是一个具有单个输出的Group节点，该节点连接到Render节点。



设置场景后，可以进入“组”节点并更改“ RenderSettings”节点渲染器参数可在可用的渲染器之间切换。但是，您还可以使用条件可见性来简化此操作，方法是在“组”节点的UI中添加一个弹出菜单，然后链接到renderer通过表达式在RenderSettings节点上的参数。

请按照以下步骤使用条件可见性在3Delight和Arnold渲染选项之间进行切换：

1.

选择组并单击 > Edit User Parameters。

2.

选择Add > String然后选择Widget Type > Popup Menu从新参数的菜单。

3.

选择Widget Options...从新参数的菜单。

4.

在小部件选项对话框中，选择Add > New Entry，因此菜单中有两个条目。编辑一个条目为“ dl”，另一个条目为“ arnold”，然后单击OK。

5.

在“组”节点的Parameters标签，右键单击弹出菜单小部件，然后选择Copy。

6.

在节点图中展开“组”节点的内容。选择“ RenderSettings”节点，然后按Alt+E在中编辑参数Parameters标签。右键单击该节点的renderer参数，然后选择Paste Expression。

的背景renderer参数变为蓝色，表示它由表达式驱动。

RenderSettings节点的值renderer参数通过表达式链接到“组”节点的弹出菜单中的选定条目。如果选择 > Finish Editing User Parameters从小组的Parameters标签，弹出菜单现在显示为参数。

为条件可见性创建新的用户参数

弹出菜单的状态还可以有条件地影响“组”节点中其他用户参数的可见性。使用示例场景，您已经从条件可见性示例在组上创建新的用户参数，以控制其中包含的3Delight和Arnold着色器的漫反射颜色值。

此示例还显示了如何添加条件行为，以便仅显示与所选渲染器相关的着色器的颜色控件：

1.

在“组”节点的Parameters标签，选择 > Edit User Parameters，然后点击Add > Color, RGB两次。

2.

右键单击第一个Color, RGB用户参数并选择Copy。在节点图中展开组的内容，然后Shift+单击鼠标中键并将Material节点拖到Parameters标签以查看它。

3.

展开参数Material3Delight，右键单击color参数（基础层），然后选择Paste Expression。

4.

在“组”节点的Parameters选项卡，右键单击第二个Color, RGB用户参数并选择Copy。

5.

展开“材质”节点的参数arnoldSurfaceShader，右键单击kd_color参数，然后选择Paste Expression。

3Delight和Arnold着色器的漫反射颜色值通过表达式链接到组参数中的颜色小部件。如果选择Finish Editing User Parameters从小组的菜单中，颜色小部件将显示在组的Parameters标签。它们的值会影响3Delight和Arnold着色器的漫反射颜色。

隐藏条件可见性选项

一次仅考虑一个着色器，因此隐藏不适用于所选渲染器的着色器设置将很有用。

1.

在“组”节点的Parameters标签，点击 > Edit User Parameters。选择 > Conditional Visibility Options...为了第一Color, RGB小部件。

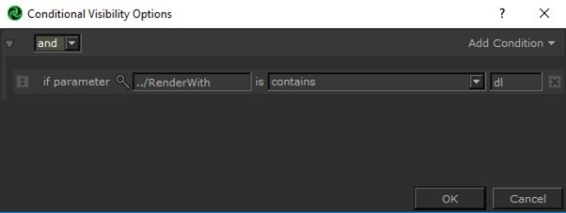

的Conditional Visibility Options对话框打开。

条件可见性选项编辑器设置用于显示所选窗口小部件的“和/或”条件。根据指定的用户参数评估条件，格式为：

if <所选参数> is相对于输入值的<选定条件>，然后显示小部件。

2.

在里面Conditional Visibility Options对话框中，选择Add Condition > contains。在文本输入字段中，输入“ dl”。

在这种情况下的条件是if <弹出菜单> contains <字符串dl>然后显示目标用户参数。

3.

在里面Conditional Visibility Options窗口中，单击图标以选择要测试的用户参数，然后从列表中选择弹出菜单。

4.

重复以上步骤进行第二次Color， RGB小部件和Arnold弹出菜单中的条目。

如果您选择组的 > Finish Editing User Parameters，然后查看完成的“组”节点的Parameters标签中，一次仅在一个组中显示一个颜色小部件Parameters标签。哪一个取决于在弹出菜单中选择的值。
