射线类型节点

渲染图像时，发射到场景中的第一条射线是“摄影机射线”。这些用于评估相机看到的内容。当特定光线照射到表面时，将评估该表面的阴影以生成最终像素。对于简单的表面，这可能是唯一发射的射线，但是在大多数情况下，会根据表面设置创建其他射线，例如，在撞击镜面时会创建反射射线，或者使用全局照明间接（轻弹）会产生射线。将这些各种射线类型的所有结果组合在一起，以生成最终图像。“射线类型”节点使您能够根据用于计算值的射线类型有选择地控制属性。

每个“光线类型”都以布尔值形式工作，它们要么是该类型，要么不是，返回本质上看起来像是全黑或全白的图像。这允许进行各种有趣的组合，例如当一个表面反射出另一个表面时更改一个表面上的值，例如，一个球体显示为红色，但反射为绿色。

用法

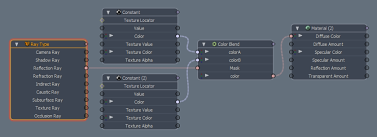

光线类型节点被添加到Schematic视口使用Add功能，位于弹出菜单下Shader Inputs > Ray Type。该节点没有特定的输入，但是会为每个样本自动评估每种类型的选定射线，并返回到其特定输出。

注意：  有关使用节点图的信息，请参见示意图视口

射线类型示例视频：

原理图节点：射线类型



选项	描述
Camera Ray Output	一个Camera Ray将是离开渲染相机进行评估并与几何表面相交的光线。
Shadow Ray Output	一个Shadow Ray从表面产生的光来确定它是被直接光源照亮还是被物体阻挡。
Reflection Ray Output	一个Reflection Ray是从反射表面反射回来的光线。
Refraction Ray Output	一个Refraction Ray是通过透明/半透明表面追踪的光线。
Indirect Ray Output	一个Indirect Ray从表面生成以确定物体是否被周围的物体照亮。
Caustic Ray Output	一个Caustic Ray是通过透明表面聚焦或从镜面反射的光线。
Subsurface Ray Output	一个Subsurface Ray是通过表面反射并与其漫反射色值混合的光线。
Texture Ray Output	一个Texture Ray是一个几何表面，已应用“纹理”层以控制其阴影。
Occlusion Ray Output	一个Occlusion Ray从表面沿半随机方向生成，以确定可见的环境量，评估该位置是否被周围的表面阻挡。
